七、三层复合保温管成型机组及技术

（一）三层复合保温管发展概况及市场需求

三层复合保温管是以聚氯乙烯（pvc）软料与聚氯乙烯（pvc）硬料复合缠绕管为内管，缠绕发泡塑料条为夹层，再以软pvc为外保护层的功能性塑料管材，主要用于制冷设备上，如冷冻机、冰箱、冰柜、空调器上。该保温管质轻、阻燃、保温性能好，安装方便，可连续生产，生产成本比铜管、铝管低许多。

经工艺研究及小试验，确定三层复合保温管的材质为pvc。随着我国引进工程的陆续投产，pvc的产量将大幅度增加，原料来源广且价格便宜，原料立足于国内，便于国产化。

pvc是国内外通用塑料中产量最大、应用量亦最大的一类品种，用其生产的保温管的冲击强度、硬度及刚性适宜，耐热、耐寒性好，成型性好且可连续成型，着色性好，可生产各种色彩艳丽的产品，化学稳定性好，对霉菌、细菌有抵抗性；品种多可供选择性强。

以空调器为例，国内空调器（柜机与挂机）的年产量约600万台，每台空调器需1m左右保温管，则空调器对保温管的需求量即为600万米，需10条保温管生产线。再加上其它制冷设备对保温管的需求，则每年对三层复合保温管的需求量是非常大的。

该项目技术水干高、市场前景好、产品竞争力强，原材料可以立足于国内，有较好的产业化基础，项目具有较强的示范、辐射效应，其经济效益和社会效益显著。

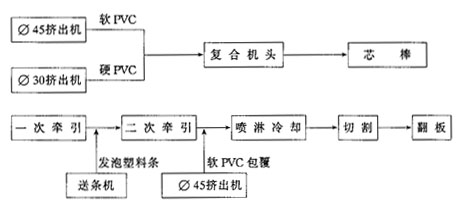

（二）工艺流程

（三）三层复合保温管成型设备

（1）φ45出机二台

（2）φ30挤出机一台

（3）复合机头二个

（4）牵引机二台

（5）送条机一台

（6）喷淋冷却装置一套

（7）切割机一台

（8）翻板一台

（四）主要技术参数

（1）机组产量：50~100m/h

（2）公称管径：φ16mm（各种规格均可订作）

（3）装机容量：45kw

（4）机组占地（长×宽×高）：10×6×2m

（五）经济效益分析

本设备可四班连续生产，每班四人，工作时间按320天计，每天设备运行22小时，每年按7000小时计。

设备生产能力按100m/h，每天产量2200m，年产量可达70万米。

三层复合保温管配方料约每吨1万元，产品重量1509/m，即1.50元/m，人工水电等费用约0.20元/m。则生产成本约1.70元/m。目前，国外产品在国内售价约30~50/m。若出厂价定为8元/m，年产值可达560万元，年利税可达440万元，很快可以收回投资，经济效益显著。
